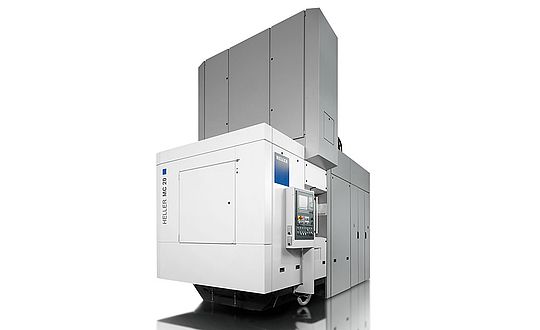

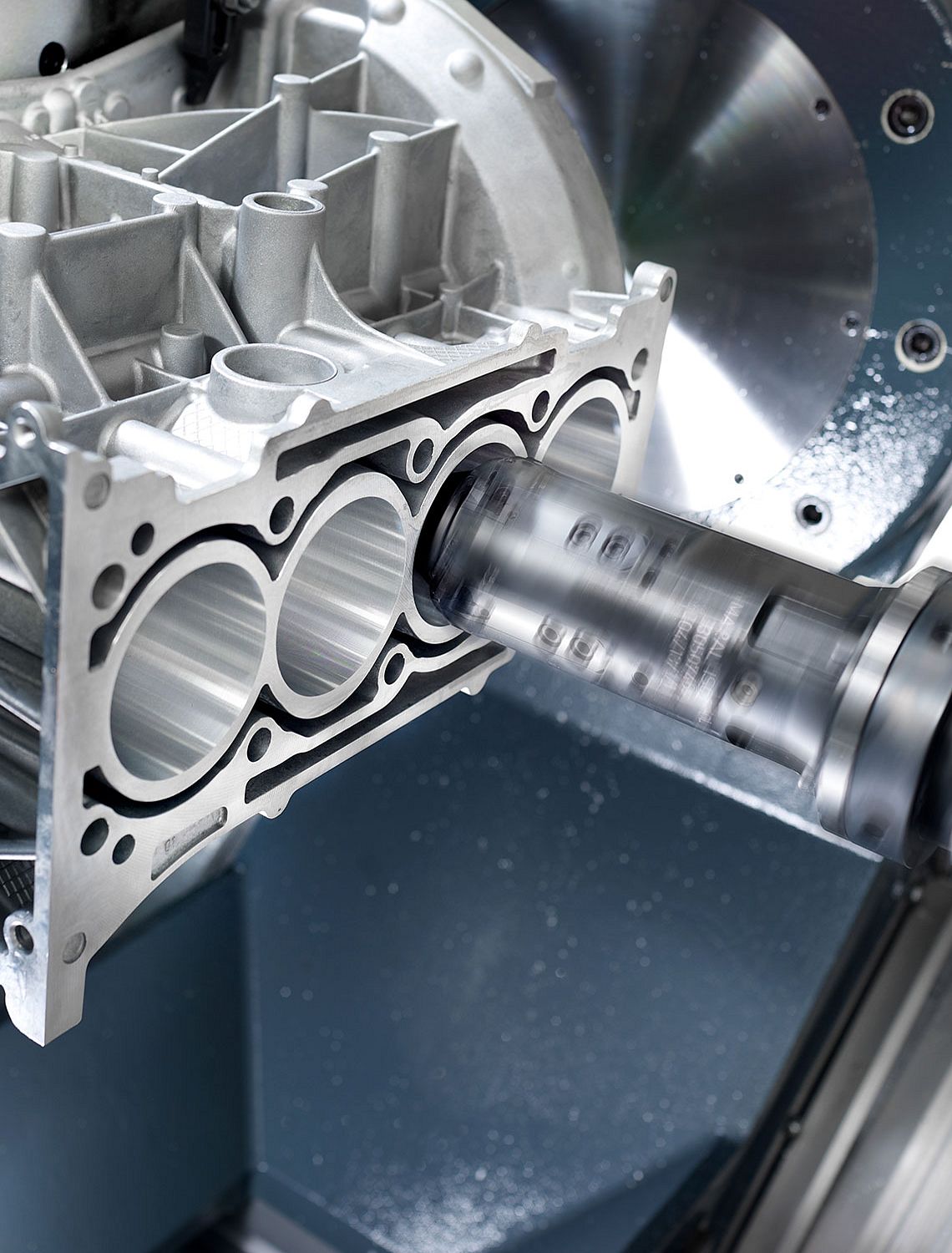

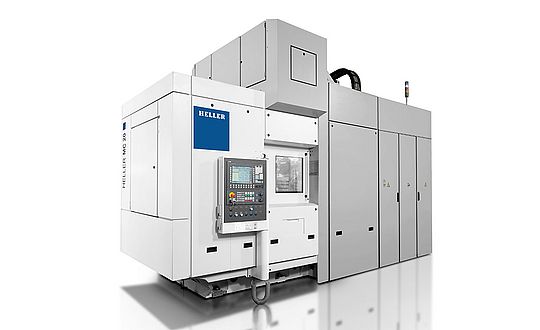

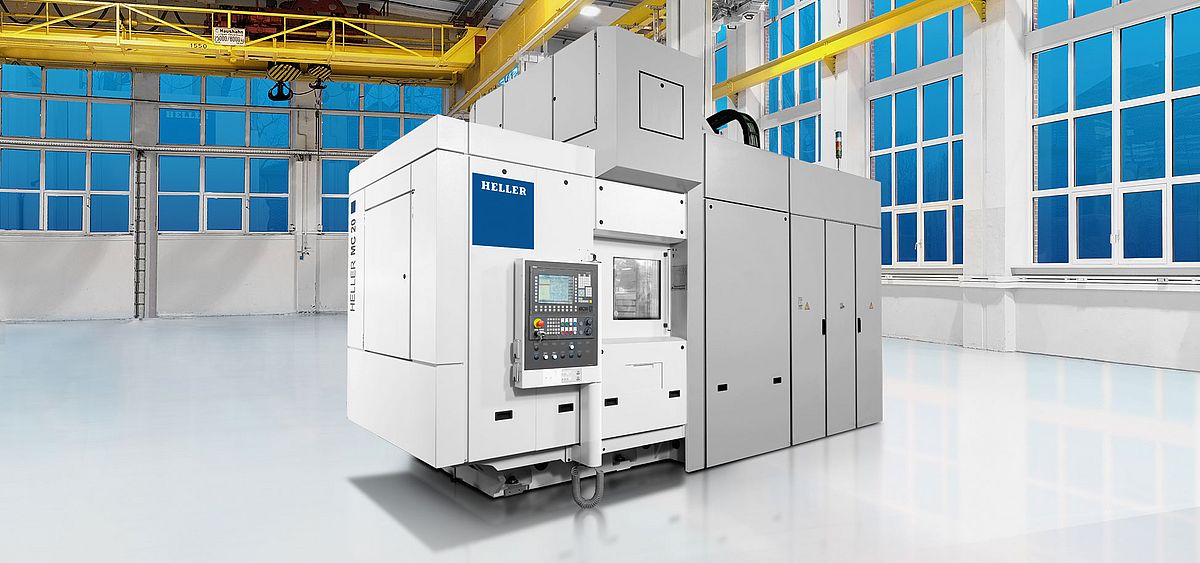

HELLER MC 20: artista di conversione affidabile e di alta precisione per sistemi di produzione flessibili

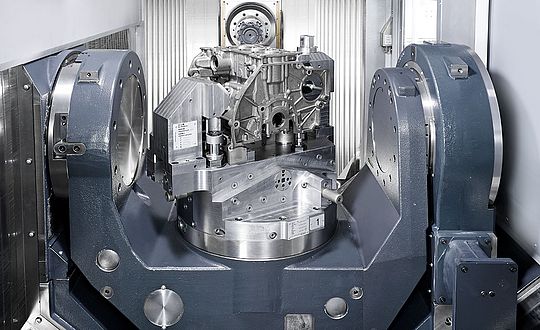

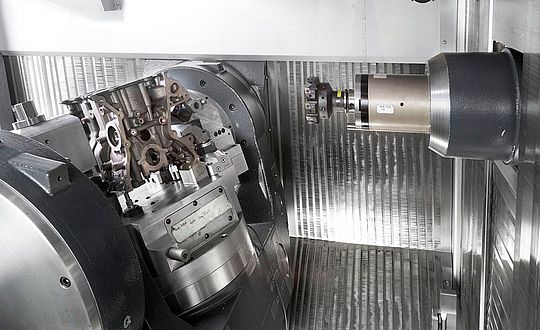

Lavorazione a 4/5 assi su HELLER MC 20
Robusta struttura: base con struttura incrociata e montante mobile
- elevata stabilità e smorzamento del flusso di forze grazie a componenti strutturali ottimizzati in ghisa
- flusso di forze ottimale e design termosimmetrico
- ampia scelta di robuste unità di lavoro
- cambio utensili automatico con due assi NC per una rapida sostituzione degli utensili
- scelta del magazzino utensili di tipo a catena adatto alle esigenze di processo
Cinematica a 4 o 5 assi con mandrino orizzontale
- il basamento della macchina ha una disposizione incrociata e supporta gli assi X e Z della macchina
- il montante della macchina si muove in direzione X e sostiene l'unità di lavoro
- l'unità di lavoro si muove in direzione Y, compatta e stabilmente integrata nel montante
- la tavola girevole NC (B) oppure la tavola orientabile NC (A) come 4° asse si muove in direzione Z ed esegue il movimento di avanzamento
- variante a 5 assi con tavola girevole e orientabile CN (AB)
Rigidità e dinamica: guide lineari con cuscinetto volvente e stabili cuscinetti YRT negli assi rotativi
- assi lineari con guide a rotolamento, azionati con viti a ricircolo di sfere per una elevata dinamica
- sistemi di misura assoluti, con metodo diretto (righe ottiche sugli assi lineari) per la massima precisione e una bassa tolleranza di posizione
- azionamenti diretti in entrambi gli assi rotativi per la versione con tavola girevole e orientabile NC (AB)
- stabile controcuscinetto di serie per la versione con tavola girevole e orientabile NC (AB)
Robuste unità di lavoro con attacco portautensili HSK-A 63 oppure HSK-A 100
- mandrino orizzontale per una ottimale evacuazione dei trucioli
- collo del mandrino sottile per un perfetto inserimento nel pezzo da lavorare
- stabili guide di scorrimento in ghisa con elevata rigidità dinamica e smorzamento
- massime prestazioni di truciolatura grazie al design compatto e al robusto cuscinetto del mandrino
Opzioni
- sistema con slitta trasversale di HELLER in combinazione con il mandrino EC 100
- attacco per teste speciali di HELLER (MSK)
- braccio di reazione HELLER
Magazzini utensili a catena per una rapida sostituzione degli utensili
- 3 magazzini a catena, fino a 88 posti utensile disponibili per macchine con HSK-A 63
- 3 magazzini a catena, fino a 52 posti utensile disponibili per macchine con HSK-A 100
- posizionamento neutro rispetto alla base, sopra l'area di lavoro
Opzioni
- codifica degli utensili tramite RFID
- pulizia dell’attacco utensile, compreso il lavaggio della tazza e l'asciugatura
- controllo della rottura della punta durante la lavorazione
- ausilio per il caricamento manuale dell'utensile
Cambio utensili rapido per brevi tempi chip to chip
- cambio utensili con sistema di estrazione ed orientamento: due assi NC per un’elevata dinamica e una precisione duratura
- doppia pinza stabile per una presa sicura
Caricamento diretto nella produzione in serie
- caricamento dei pezzi di lavorazione direttamente nell'area di lavoro (Direct Load)
- portello automatico sopra l'area di lavoro per il caricamento dall'alto con caricatore a portale
- è possibile scegliere una versione con caricamento diretto dalla parte anteriore attraverso le porte scorrevoli automatiche
Assi rotativi modulari selezionabili
- la tavola girevole NC (B) oppure la tavola orientabile NC (A) come 4° asse
- tavola girevole e orientabile NC (AB) per la lavorazione a 5 assi
- bloccaggio automatico degli assi rotativi integrato
- opzionale: interfaccia per fluidi integrata a 8 linee per il bloccaggio idraulico del pezzo di lavorazione
Carico e scarico automatico dei pezzi
- progettato in modo ottimale per l'impiego in impianti collegati tra loro con sistemi di caricamento a portale
- caricamento dei pezzi di lavorazione direttamente nell'area di lavoro (Direct Load)
- portello automatico sopra l'area di lavoro per il caricamento dall'alto con caricatore a portale
- è possibile scegliere una versione con caricamento diretto dalla parte anteriore attraverso le porte scorrevoli automatiche
